Dialog - Kartenausgabe

Über diesen Dialog kann eine maßstäbliche Ausgabe der Karte in ein Dokument (z.B. PDF) erfolgen. Es werden hierbei alle im Kartenbild angezeigten Ebenen in die Kartengrafik im erstellten Dokument übernommen (WYSIWYG). Zusätzlich werden auch die in der Karte vorgenommenen Markierungen, die über die Zeichenwerkzeuge hinzugefügten Grafiken sowie das über die Auswahlwerkzeuge aktuell selektierte Gebiet im Kartendokument mit ausgegeben.
Der Aufruf des Dialogs erfolgt über das Werkzeug Kartenausgabe aus der Werkzeugleiste. Nach dem Öffnen dieses Dialogs wird in der Kartenmitte ein Vorschaurechteck angezeigt. Der in diesem Rechteck enthaltene Bereich wird in das zu erstellende Kartendokument übernommen. Die Größe ist hierbei abhängig vom gewählten Format und dem gewählten Maßstab. Um den Bereich zu ändern, kann mit der Maustaste auf das Vorschaurechteck geklickt und dieses dann mit gedrückter Maustaste verschoben werden. Durch Loslassen der Maustaste wird das Verschieben beendet.

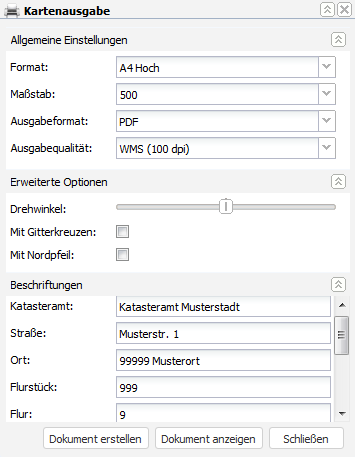

Der Dialog enthält die folgenden Dialogelemente:

Kopfzeile

• : Über diese Schaltfläche wird der Dialog minimiert. Es wird nur noch die Kopfzeile angezeigt
• : Über diese Schaltfläche wird der vorher minimierte Dialog wieder aufgefahren.
• : Über diese Schaltfläche wird der Dialog ohne weitere Aktionen geschlossen. Das Vorschaureckteck wird in der Karte entfernt.

Allgemeine Einstellungen

• : Über diese Schaltfläche kann dieser Bereich zugeklappt werden.
• : Über diese Schaltfläche wird der vorher zugeklappte Bereich wieder aufgeklappt.
• Klappliste Format: Die Klappliste Format enthält alle zur Verfügung stehenden Formate. Nach Auswahl eines Formates wird das Vorschaurechteck in der Karte entsprechend angepasst.
• Klappliste/Eingabefeld Maßstab: Über dieses Element kann der Maßstab angegeben werden, mit dem die Karte im Dokument dargestellt werden soll. Je nach Konfiguration kann dies über eine Klappliste und/oder über eine freie Eingabe erfolgen. Nach Auswahl eines Maßstabes wird das Vorschaurechteck in der Karte entsprechend angepasst.
• Klappliste Ausgabeformat: Über die Klappliste Ausgabeformat erfolgt die Auswahl des Ausgabeformates. Je nach Konfiguration können die folgenden Formate zur Verfügung stehen:
  • PDF
  • PNG
  • TIFF
• Klappliste Ausgabequalität: Über die Klappliste Ausgabequalitä erfolgt die Auswahl der Ausgabequalität (Auflösung). Hinter jedem Eintrag in der Klappliste steht in Klammern der entsprechende Wert in dpi.

Erweiterte Optionen

• : Über diese Schaltfläche kann dieser Bereich zugeklappt werden.
• : Über diese Schaltfläche wird der vorher zugeklappte Bereich wieder aufgeklappt.
• Schieberegler Drehwinkel: Über diesen Schieberegler kann ein Drehwinkel für die Ausgabe der Karte eingestellt werden. Bei Verändern des Drehwinkels wird das Vorschaurechteck in der Karte entsprechend angepasst.
• Optionsfeld Mit Gitterkreuzen: Ist dieses Optionsfeld aktiviert, werden im erstellten Dokument Gitterkreuze in der Kartengrafik angezeigt.
  Hinweis: Je nach Konfiguration ist es möglich, das dieses Optionsfeld nicht zur Verfügung steht.
• Optionsfeld Mit Nordpfeil: Ist dieses Optionsfeld aktiviert, wird im erstellten Dokument ein Nordpfeil in der Kartengrafik angezeigt.
  Hinweis: Je nach Konfiguration ist es möglich, das dieses Optionsfeld nicht zur Verfügung steht.

Beschriftungen

• : Über diese Schaltfläche kann dieser Bereich zugeklappt werden.
• : Über diese Schaltfläche wird der vorher zugeklappte Bereich wieder aufgeklappt.
• Eingabefelder für Beschriftungen: Abhängig vom ausgewählten Format besteht die Möglichkeit, bestimmte Beschriftungen bei der Erstellung des Kartendokumentes anzugeben. Dazu wird für jeden möglichen Beschriftungstext ein entsprechendes Eingabefeld mit einer davor stehenden Beschreibung angezeigt. Die Eingabefelder können hierbei bereits Standardtexte enthalten.

Fußzeile

• Schaltfläche Dokument erstellen: Durch Betätigen der Schaltfläche Dokument erstellen wird das Dokument mit den gewählten Einstellungen erstellt. Dieser Vorgang kann eine gewisse Zeit dauern. Währenddessen wird eine entsprechende Meldung angezeigt und diese Schaltfläche ist deaktiviert. Nach Beendigung wird diese Schaltfläche wieder aktiviert und das erstellte Dokument kann über Dokument anzeigen in einem neuen Fenster aufgerufen werden.
• Schaltfläche Dokument anzeigen: Die Schaltfläche Dokument anzeigen ist initial deaktiviert und wird nach einer erfolgreichen Dokumenterstellung aktiviert. Durch Betätigen der Schaltfläche wird das zuletzt erstellte Dokument in einem neuen Fenster aufgerufen.
• Schaltfläche Schließen: Durch Betätigen der Schaltfläche Schließen wird dieser Dialog ohne weitere Aktionen geschlossen. Das Vorschaureckteck wird in der Karte entfernt.
